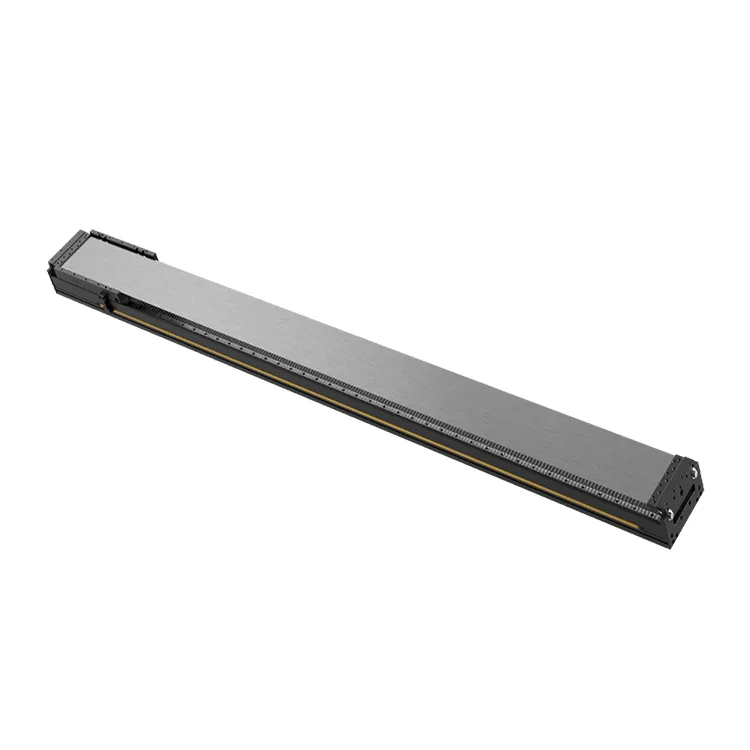

ロングストロークリニアモータモジュール

このロングストローク リニア モーター モジュールは、半導体ウェーハのハンドリング、LCD/OLED パネルの製造、大型レーザー加工などの長距離移動シナリオにおける従来のボールねじモジュールの制限に対処するように設計されており、摩擦のないリニア モーター ドライブ、剛性アルミニウム合金フレーム、および高解像度リニア エンコーダを備えており、1 m ～ 6 m の移動長にわたってサブミクロンの精度を実現します。

Deaote の精密モーション部品製造における 15 年以上の専門知識に基づいて構築された当社のロングストローク リニア モーター モジュールは、機械的伝達損失 (バックラッシュゼロ、摩耗ゼロ) を排除し、最小限の振動 (≤0.1g) での連続高速動作 (最大 5m/s) を可能にします。モジュラー設計はカスタムの移動長 (1m ～ 6m) と耐荷重 (50kg ～ 500kg) をサポートしており、10.5G LCD 検査ライン、大面積バッテリー電極コーティング、自動車製造におけるヘビーデューティマテリアルハンドリングなどの高スループット自動化システムに最適です。

ISO 9001:2015 品質基準に基づいて製造されたロング ストローク リニア モーター モジュールは、IP65 防塵/防水性、温度安定化コンポーネント、密閉型ケーブル管理システムを備えており、過酷な産業環境でも信頼性の高いパフォーマンスを保証します。業界標準のモーション コントローラ (Siemens、Mitsubishi、Beckhoff) および通信プロトコル (EtherCAT、Modbus) と互換性があるため、大規模な自動生産ラインへのシームレスな統合が可能になり、ダウンタイムが削減され、従来の長距離モーション システムと比較して全体の設備効率 (OEE) が最大 30% 向上します。

製品シリーズ

DT-LM-LS1シリーズ（トラベル1～3M）

精密用途に最適化されたミッドレンジロングストローク（1～3m）（繰り返し精度±1μm）、最高速度2m/s、最大耐荷重200kg。半導体ウェーハのハンドリングや小型LCDの製造に最適です。

DT-LM-LS2シリーズ（トラベル3～6M）

大規模自動化向けの延長されたロングストローク (3-6m)、最高速度 5m/s、最大耐荷重 500kg。 10.5G LCD検査、大面積レーザー切断、自動車車体組立に適しています。

DT-LM-LS-HDシリーズ（高耐久）

耐久性の高いロングストロークモジュール（移動量1～4m）、耐荷重800kgまで、繰り返し精度±2μm。重量物の取り扱い、大規模な 3D プリント、航空宇宙部品の加工向けに設計されています。

主な利点

1. 妥協のない精度で拡張された移動範囲

移動長は 1m ～ 6m、繰り返し位置決め精度は ±1μm (DT-LM-LS1)、ヘビーデューティ モデルでは ±2μm で、最大ストローク長でも工業グレードの精度を実現します。高分解能リニアエンコーダ（分解能1nm）とアクティブ振動減衰により、長距離移動時の位置ドリフトを排除します。

2. 高速＆バックラッシゼロのダイレクトドライブ

リニアモーターのダイレクトドライブ設計により、機械的な伝達コンポーネント (ボールネジ、ベルト) が不要となり、バックラッシュゼロ、摩耗ゼロ、最大速度 5m/s を実現します。トランスミッション部品の定期メンテナンスが不要で、ボールねじ駆動のロングストロークモジュールと比較してダウンタイムを40%削減します。

3. 高剛性・高耐荷重

デュアル リニア ガイド レールを備えた強化アルミニウム合金フレームは、優れた剛性 (≥200N/μm) と最大 800kg の耐荷重を実現します (DT-LM-LS-HD)。重荷重時のたわみが最小限に抑えられるため、移動範囲全体にわたって一貫した精度が保証されます。これは、大規模な機械加工やマテリアルハンドリングに不可欠です。

4. 低振動・静音性

最適化されたモーター巻線設計と空冷熱放散により、動作振動は ≤0.1g に、騒音は ≤60dB (1m 距離) に低減されます。この安定性は、半導体ウェーハ処理やレーザー微細加工などの高精度アプリケーションには不可欠です。

5. カスタマイズ可能でスケーラブルな設計

大規模オートメーション要件に合わせて、移動長 (1 ～ 6 m)、エンコーダ分解能 (1nm ～ 10μm)、モーター出力、取り付け構成を完全にカスタマイズできます。モジュール式コンポーネントにより、動作システム全体を再設計することなく、移動範囲を簡単に拡張できます。

6. 長期稼働のための産業グレードの信頼性

IP65 保護等級、動作温度範囲 (-10℃ ～ 80℃)、耐腐食性硬質陽極酸化処理により、粉塵、湿気、または高温の産業環境でも信頼性の高いパフォーマンスを保証します。連続稼働時の MTBF ≧ 30,000 時間により、5 年間で総所有コスト (TCO) が 25% 削減されます。

技術仕様

アプリケーションシナリオ

Deaote のロング ストローク リニア モーター モジュールは、高成長分野にわたる大規模な産業オートメーション向けに設計されています。

● 半導体およびエレクトロニクス: 300mm ウェーハのハンドリング、10.5G LCD/OLED パネルの検査/組み立て、大面積 PCB 穴あけ

● 産業オートメーション: ヘビーデューティーマテリアルハンドリング、大型レーザー切断/彫刻、自動車車体組立ライン

● エネルギー＆バッテリー：大面積リチウムバッテリー電極コーティング、ソーラーパネル製造、燃料電池スタック組立

● 航空宇宙および自動車: 航空宇宙部品加工、自動車シャーシ溶接、大規模 3D プリンティング

● 医療・製薬：大型医用画像機器、自動医薬品生産ライン、滅菌システム動作軸
