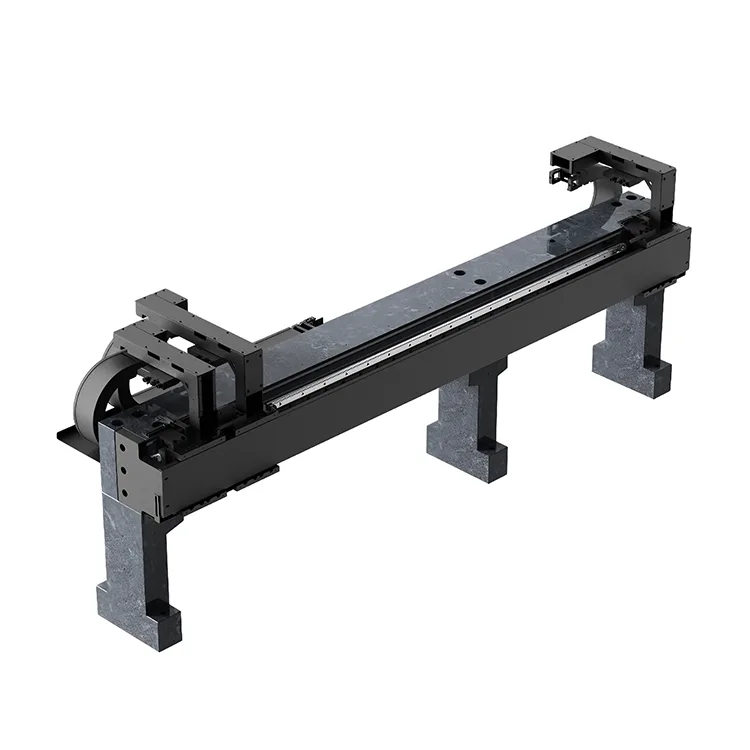

スリーモーションサブモジュール

半導体ウェーハ処理、LCD/OLED パネル検査、高速電子部品組み立てなどのコンパクトな生産ラインで Three モーション サブ モジュールを置き換えるよう設計されたこのモジュールは、3 つの独立したリニア モーター ムーバーと高解像度エンコーダを統合し、各ムーバーにサブミクロンの精度を提供しながら、柔軟な同期または非同期モーション制御を可能にします。

Deaote の精密モーション コンポーネント製造における 15 年以上の専門知識に基づいて構築された当社のトリプル ムーバ モジュールは、複数の並列リニア ステージの必要性を排除し、装置の設置面積を最大 40% 削減し、システム統合を簡素化します。各ムーバーは、独立したサーボ制御、バックラッシュゼロのダイレクトドライブ、および調整可能な速度/加速度 (0 ～ 3m/s) を備えており、300mm ウェーハのハンドリング (ローディング → 処理 → アンローディング)、LCD パネルの多位置検査、自動車部品の組立ラインなどの高スループットの多段階プロセスに最適です。

ISO 9001:2015 品質基準に基づいて製造されたトリプルムーバー モジュールは、IP65 防塵/防水性、干渉防止電磁シールド、密閉型ケーブル管理システムを備えており、過酷な産業環境でも信頼性の高いパフォーマンスを保証します。業界標準のモーション コントローラ (Siemens、Beckhoff、Yaskawa) および通信プロトコル (EtherCAT、PROFINET) と互換性があるため、マルチステーション自動生産ラインへのシームレスな統合が可能になり、従来のマルチモジュール セットアップと比較して全体の設備効率 (OEE) が最大 50% 向上します。

製品シリーズ

DT-LM-TM1シリーズ（プレシジョンフォーカス）

3 つの独立したムーバー、ムーバーあたり ±1μm の繰り返し精度、1 ～ 2m の移動範囲、最大速度 2m/s。半導体ウェーハ処理、マイクロ電子部品の組み立て、精密検査システムに最適です。

DT-LM-TM2シリーズ（ハイスピードフォーカス）

最大速度 3m/s、繰り返し精度 ±1.5μm、移動範囲 1 ～ 4m の 3 つの高速ムーバー。ハイスループットのLCD/OLEDパネル検査、自動仕分けシステム、バッテリーセルの組み立てに適しています。

DT-LM-TM-HD シリーズ (高耐久)

ムーバーあたり 150kg の耐荷重、±2μm の繰り返し精度、1 ～ 3m の移動範囲を備えた 3 台の頑丈なムーバー。自動車部品の組み立て、重量物の取り扱い、大判 3D プリント用に設計されています。

主な利点

1. 精密制御を備えた 3 つの独立した可動子

Three モーション サブ モジュールのそれぞれは、独立したサーボ制御と高解像度リニア エンコーダ (分解能 1nm) を備えており、ムーバーごとに ±1μm の繰り返し位置決め精度を実現し、すべてのマルチステーション プロセスにわたって一貫した精度を保証します。ムーバーは、最大移動範囲 (1 ～ 4 m) であっても干渉することなく動作でき、共有レール モーション システムによくある位置ドリフトを排除します。

2. 柔軟な同期/非同期動作

同期動作 (バッチ処理では 3 つのムーバすべてが同じ速度/位置で動作) と非同期動作 (マルチステップ プロセスでは各ムーバが独立した速度/位置で動作) の両方をサポートします。この柔軟性により、機器の複雑さが軽減され、さまざまな生産タスクの迅速な再構成が可能になります。これは、フレキシブル製造システム (FMS) にとって重要です。

3. 省スペース＆コスト効率の高い設計

3 つのモーション サブモジュールを 1 つのガイド レールに統合すると、3 つの個別のリニア モジュールと比較して装置の設置面積が 40% 削減され、工場の床スペースの利用が最適化されます。コンポーネントが少ないため (単一フレーム、共有電源)、システムの総コストが 30% 削減され、同時にメンテナンスが簡素化され、ダウンタイムが削減されます。

4. 高速＆高スループット

リニア モーター ダイレクト ドライブ設計により、急速加速 (2g) でムーバーあたり最大 3m/s の最大速度が可能となり、ボールねじ駆動のマルチモジュール セットアップと比較して、マルチステーション プロセスのサイクル タイムを最大 50% 短縮できます。ゼロバックラッシュとゼロ摩耗により、数百万サイクルにわたって一貫した高速性能が保証されます。

5. カスタマイズ可能なモーションプロファイル

マルチステーションの自動化要件に合わせて、移動範囲 (1 ～ 4 m)、ムーバーの耐荷重 (ムーバーあたり 50 ～ 150 kg)、速度/加速パラメータ、および動作プロファイル (台形、S 字カーブ) を完全にカスタマイズできます。モジュラー設計により、将来の生産ラインのアップグレードに備えてムーバーの追加/削除が簡単に行えます。

6. 連続稼働に対する産業グレードの信頼性

IP65 保護等級、動作温度範囲 (-10℃ ～ 80℃)、耐腐食性硬質陽極酸化処理により、粉塵、湿気、または高温の産業環境でも信頼性の高いパフォーマンスを保証します。連続稼働時の MTBF ≧ 30,000 時間により、従来のマルチモジュール システムと比較して、5 年間で総所有コスト (TCO) が 25% 削減されます。

技術仕様

アプリケーションシナリオ

Deaote's Three motion sub modules are engineered for high-throughput multi-station automation across global high-growth sectors:

● 半導体およびエレクトロニクス: 300mm ウェーハのロード/処理/アンロード、マイクロチップのパッケージング、PCB のマルチポジション穴あけ/テスト

● ディスプレイ製造: 10.5G LCD/OLED パネルの多点検査、タッチ スクリーンのアセンブリ、バックライト モジュールの位置決め

● 自動車および航空宇宙: 自動車部品の多段階組み立て、航空宇宙部品の精密機械加工、バッテリーセルの積層

● 医療および製薬: 医療機器のマルチステーション組み立て、医薬品包装ライン、研究室自動化システム

● 物流・仕分け：高速荷物仕分け、自動倉庫ピッキング、電子部品仕分けシステム
