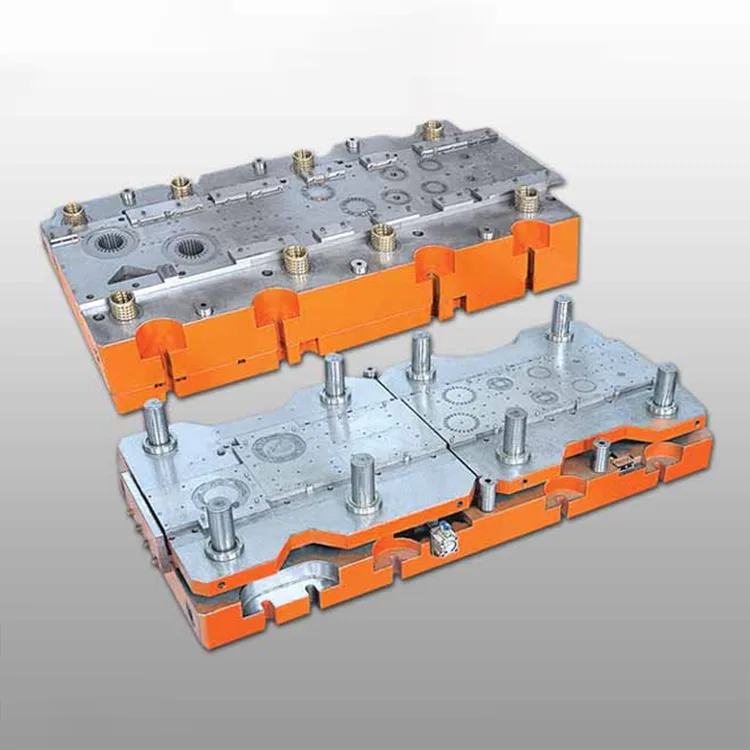

ACコンプレッサーコア用複列順送金型

ロータリー、スクロール、レシプロ AC コンプレッサーのコア磁気コンポーネント。 AC コンプレッサー コア用の 2 列プログレッシブ ダイは、大量生産の HVAC 製造ラインにおける従来の 1 列プログレッシブ ダイを置き換えるように設計されています。この 2 列ダイは、コンパクトで剛性の高い構造に 16 ～ 26 個のスタンピング ステーションを統合し、ストロークごとに 2 セットのコンプレッサー コア コンポーネントを同時に生産できます。これにより、磁気回路の完全性とコンプレッサーのエネルギー効率に重要なコンプレッサー グレードの寸法公差 (±0.004 mm) を維持しながら、生産効率が 2 倍になります。

Deaote の HVAC コンプレッサー業界向けの精密金型製造における 15 年以上の専門知識に基づいて構築された、AC コンプレッサー コア用の 2 列順送金型は、TiCN コーティング (硬度 ≥63 HRC) を施した耐摩耗性 DC53/SKD11 鋼鉄コアを備えており、850,000 回以上のスタンピング ストローク (標準金型の 2.4 倍長い) の耐用年数と、生産サイクル全体にわたって一貫した精度を保証します。クイックチェンジパンチインサートを備えたモジュラー設計により、メンテナンスが簡素化され、ダウンタイムが短縮され、家庭用 (1 ～ 5HP) および商業用 (5 ～ 12HP) AC コンプレッサーの 24 時間年中無休の量産ラインに最適です。

ISO 9001:2015 および IATF 16949 の品質基準に基づいて製造された AC コンプレッサー コア用の 2 列プログレッシブ ダイは、高速自動スタンピング ライン (毎分 70 ～ 130 ストローク) と完全に互換性があり、リアルタイム品質管理 (欠陥検出率 ≥99.9%) のための統合型インダイ ビジョン検査システムを備えています。すべての主要な AC コンプレッサー ブランド (パナソニック、日立、ダイキン、LG、キャリア) と互換性があり、世界的な HVAC コンポーネント製造システムにシームレスに統合され、単列ダイ ソリューションと比較してユニットあたりの生産コストを 32% 削減します。

製品シリーズ

DT-PD-CC1シリーズ（家庭用エアコンコンプレッサーコア）

精度 ±0.004mm、ストローク寿命 850,000、1 ～ 5HP ステーター/ローター コア コンポーネント。分割型・窓型家庭用エアコンコンプレッサーの量産に最適です。

DT-PD-CC2シリーズ（業務用ACコンプレッサーコア）

精度 ±0.006mm、ストローク寿命 780,000、5 ～ 12HP ステーター/ローター コア コンポーネント。セントラルエアコン、屋上ユニット、産業用ACコンプレッサーの製造に適しています。

DT-PD-CC-Custom シリーズ (OEM カスタマイズ)

カスタマイズされた寸法精度 (±0.002 ～ 0.007 mm)、カスタム スタンピング ステーション (12 ～ 30)、シリコン鋼 (35W300/50W470) と互換性があります。ブランド固有の OEM コンプレッサーコア生産向けに設計されています。

主な利点

1. 生産効率100%を実現する2列設計

統合された 2 つの平行なスタンピング列により、ストロークごとに 2 つの同一または混合のコンプレッサー コア コンポーネントを同時に生産でき、単列順送金型と比較して生産量が 2 倍になります。最適化された材料ストリップのネストレイアウトにより、ケイ素鋼の廃棄物が 17% (23% から 6% に) 削減され、コンプレッサーコア製造における最大のコスト要素である原材料コストが大幅に削減されます。

2. 磁気回路の完全性を実現するコンプレッサーグレードの精度

±0.0008mmの位置決め精度を備えた5軸CNC加工とインダイレーザーゲージシステムにより、コンポーネントの寸法公差±0.004mmを保証します。これは、ステータ/ローターのエアギャップの均一性（≤0.009mm）とコンプレッサーのエネルギー効率（COP ≥3.1、SEER ≥21）にとって重要です。一貫した精度により、スタンピング後の研削プロセスが不要になり、生産歩留まりが 99.6% に向上します。

3. 高硬度材による超長寿命

AC コンプレッサー コア用の 2 列順送ダイは、TiCN コーティング (硬度 ≥63 HRC) を施した DC53 (冷間加工鋼) と SKD11 (高炭素鋼) で作られており、850,000 回以上のスタンピング ストロークを実現します。これは、標準のダイス (350,000 ストローク) の 2.4 倍です。密封されたグリース リザーバと自己潤滑ガイド ブッシュにより、メンテナンス間隔が 210,000 ストローク (従来型の場合は 60,000 ストローク) まで延長されます。

4. 高速かつ完全に自動化された互換性

応力分散を強化した最適化された金型構造は、高速スタンピング (毎分 70 ～ 130 ストローク) と、自動材料供給、スタッキング、およびパッケージング システムとの完全な統合をサポートします。インダイビジョン検査システムはバリ (≤0.009mm)、寸法偏差、表面欠陥をリアルタイムで検出し、手動による品質管理を排除し、スクラップ率を 0.09% に削減します。

5. コンプレッサーのエネルギー効率を高めるためのケイ素鋼の最適化

特殊なパンチエッジ設計により、シリコン鋼 (35W300/50W470) の材料応力とエッジのバリが最小限に抑えられ、鋼の磁気特性が維持され、コンプレッサーのエネルギー効率が 6 ～ 8% 向上します。結晶方向性 (GO) および非結晶方向性 (NGO) の両方のケイ素鋼と互換性があり、世界的な HVAC エネルギー効率基準 (EU Ecodesign、US ENERGY STAR) を満たしています。

6. 多様なコンプレッサー要件に対応するモジュール式カスタマイズ

スタンピングステーション (12-30)、材料互換性 (0.30-0.55mm シリコン鋼)、表面仕上げ (Ra ≤0.5μm)、寸法公差 (±0.002-0.007mm) のフルカスタマイズ。オプション機能には、コンポーネントのトレーサビリティのためのインダイ ノッチング、スタッキング ラミネート、レーザー マーキングが含まれており、世界的な AC コンプレッサー OEM 要件を満たします。

技術仕様

アプリケーションシナリオ

Deaote の AC コンプレッサー コア用の 2 列プログレッシブ ダイは、さまざまな分野にわたる世界的な HVAC コンポーネント メーカー向けに設計されています。

● 住宅用 HVAC: スプリット型、ウィンドウ型、ポータブル AC コンプレッサー用の 1 ～ 5HP ステーター/ローター コア コンポーネントの量産

● 商用 HVAC: セントラル空調、屋上ユニット、商用冷凍コンプレッサー用の 5 ～ 12HP ステーター/ローター コア コンポーネントの生産

● 産業用 HVAC: 産業用チラー、プロセス冷却システム、船舶用 AC コンプレッサー用の頑丈なステーター/ローター コア コンポーネントのカスタム スタンピング

● OEM コンプレッサー製造: ブランド固有のコア生産のための世界的な AC コンプレッサー OEM (パナソニック、日立、ダイキン、LG、キャリア) 向けのカスタム ダイ ソリューション
