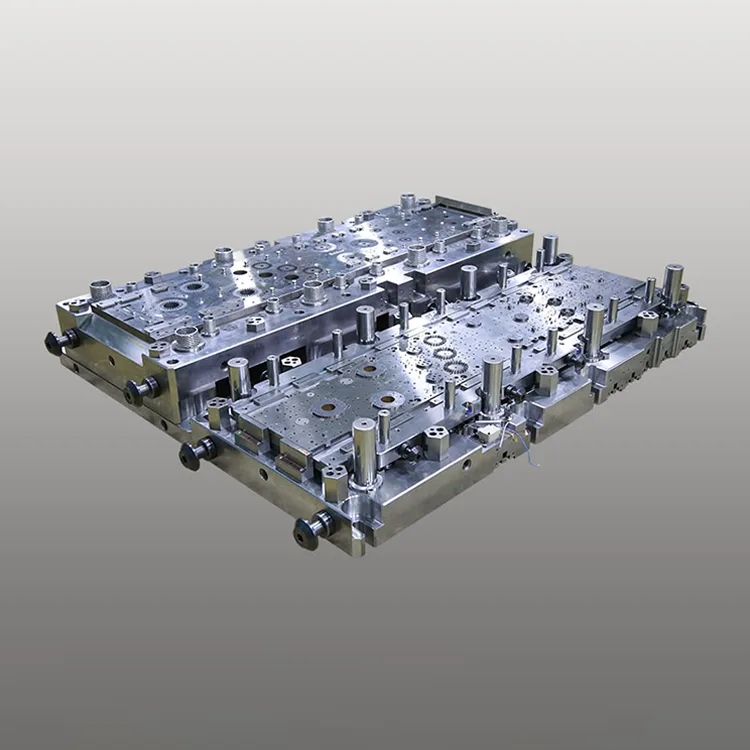

AC コンプレッサーのステーターおよびローター用の 3 列順送ダイ

AC コンプレッサーのステーターおよびローター用の 3 列プログレッシブ ダイは、大量生産の HVAC 製造ラインにおける従来の 1 列/2 列プログレッシブ ダイを置き換えるように設計されています。この 3 列ダイは、コンパクトで剛性の高い構造に 18 ～ 28 のスタンピング ステーションを統合し、ストロークごとに 3 セットのステーター/ローター コンポーネントを同時に生産できます。コンプレッサーの磁気性能に重要なミクロンレベルの寸法公差 (±0.003mm) を維持しながら、生産効率を 3 倍に高めます。

Deaote の HVAC 業界向けの精密金型製造における 15 年以上の専門知識に基づいて構築された当社の 3 列順送金型は、CrN コーティング (硬度 ≥65 HRC) を備えた耐摩耗性 DC53/ASP23 スチールコアを備えており、1,000,000 回以上のスタンピング ストローク (標準金型の 3 倍長い) の耐用年数と生産サイクル全体にわたって一貫した精度を保証します。クイックチェンジパンチインサートを備えたモジュラー設計により、メンテナンスが簡素化され、ダウンタイムが短縮され、家庭用 (1 ～ 3HP) および商業用 (3 ～ 10HP) AC コンプレッサーの 24 時間年中無休の量産ラインに最適です。

ISO 9001:2015 および IATF 16949 の品質基準に基づいて製造された 3 列順送ダイは、高速自動スタンピング ライン (毎分 80 ～ 150 ストローク) と完全に互換性があり、リアルタイム品質管理 (欠陥検出率 ≥99.95%) のための統合型インダイ ビジョン検査システムを備えています。すべての主要な AC コンプレッサー ブランド (パナソニック、日立、ダイキン、LG) と互換性があり、世界的な HVAC コンポーネント製造システムにシームレスに統合され、単列ダイ ソリューションと比較してユニットあたりの生産コストを 40% 削減します。

製品シリーズ

DT-PD-AC1シリーズ（家庭用エアコンコンプレッサー）

精度±0.003mm、ストローク寿命1,000,000回、1～3HPのステーター/ローターコア。分割型・窓型家庭用エアコンコンプレッサーの量産に最適です。

DT-PD-AC2シリーズ（業務用ACコンプレッサー）

精度 ±0.005mm、ストローク寿命 800,000、3 ～ 10HP ステーター/ローター コア。セントラルエアコン、屋上ユニット、産業用ACコンプレッサーの製造に適しています。

DT-PD-AC-Custom シリーズ (OEM カスタマイズ)

カスタマイズされた寸法精度 (±0.002 ～ 0.008 mm)、カスタム スタンピング ステーション (12 ～ 32)、シリコン鋼 (35W250/50W470) と互換性があります。ブランド固有の OEM コンプレッサー生産向けに設計されています。

主な利点

1. 生産効率 200% を実現する 3 列設計

統合された 3 つの平行なスタンピング列により、ストロークごとに 3 つの同一または混合のステーター/ローター コンポーネントを同時に生産でき、単列順送金型と比較して生産量が 3 倍になります。最適化された材料ストリップのネストレイアウトにより、ケイ素鋼の廃棄物が 20% (25% から 5% に) 削減され、ステータ/ローターの製造における最大のコスト要素である原材料コストが大幅に削減されます。

2. ミクロンレベルの精度でコンプレッサーの磁気性能を実現

±0.0005mmの位置決め精度を備えた5軸CNC加工とインダイレーザーゲージシステムにより、コンポーネントの寸法公差±0.003mmを保証します。これは、ステータ/ローターのエアギャップの均一性（≤0.01mm）とコンプレッサーのエネルギー効率（COP ≥3.2）にとって重要です。一貫した精度により、スタンピング後の研削プロセスが不要になり、生産歩留まりが 99.7% に向上します。

3. 高硬度材による超長寿命

CrN コーティング (硬度 ≥65 HRC) を施した DC53 (冷間加工鋼) および ASP23 (粉末冶金鋼) で作られたコア金型コンポーネントは、1,000,000 回以上のスタンピング ストロークを実現します。これは標準金型 (300,000 ストローク) の 3 倍です。密封されたグリース リザーバと自己潤滑ガイド ブッシュにより、メンテナンス間隔が 250,000 ストローク (従来のダイでは 50,000 ストローク) まで延長されます。

4. 高速かつ完全に自動化された互換性

応力分散を強化した最適化された金型構造は、高速スタンピング (毎分 80 ～ 150 ストローク) と、自動材料供給、スタッキング、およびパッケージング システムとの完全な統合をサポートします。インダイビジョン検査システムは、バリ (≤0.01mm)、寸法偏差、表面欠陥をリアルタイムで検出し、手動による品質管理を排除し、スクラップ率を 0.05% に削減します。

5. エネルギー効率を高めるためのケイ素鋼の最適化

特殊なパンチエッジ設計により、シリコン鋼 (35W250/50W470) 材料の応力とエッジのバリが最小限に抑えられ、鋼の磁気特性が維持され、コンプレッサーのエネルギー効率が 5 ～ 8% 向上します。結晶方向性 (GO) および非結晶方向性 (NGO) ケイ素鋼の両方に適合し、世界的な HVAC エネルギー効率基準 (SEER ≥20、EER ≥14) を満たしています。

6. 多様なコンプレッサー要件に対応するモジュール式カスタマイズ

スタンピングステーション (12 ～ 32)、材料互換性 (0.35 ～ 0.5 mm シリコン鋼)、表面仕上げ (Ra ≤0.4μm)、および寸法公差 (±0.002 ～ 0.008 mm) の完全なカスタマイズ。オプション機能には、コンポーネントのトレーサビリティのためのインダイ ノッチング、スタッキング ラミネート、レーザー マーキングが含まれており、世界的な AC コンプレッサー OEM 要件を満たします。

技術仕様

アプリケーションシナリオ

Deaote の AC コンプレッサー ステーターおよびローター用のリップルロウ プログレッシブ ダイは、さまざまな分野の世界的な HVAC コンポーネント メーカー向けに設計されています。

● 住宅用 HVAC: スプリット型、ウィンドウ型、ポータブル AC コンプレッサー用の 1 ～ 3HP ステーター/ローター コアの量産

● 商用 HVAC: セントラル空調、屋上ユニット、商用冷凍コンプレッサー用の 3 ～ 10HP ステーター/ローター コアの生産

● 産業用 HVAC: 産業用チラー、プロセス冷却システム、船舶用 AC コンプレッサー用の頑丈なステーター/ローター コアのカスタム スタンピング

● OEM コンプレッサー製造: ブランド固有のコンポーネント生産のための世界的な AC コンプレッサー OEM (パナソニック、日立、ダイキン、LG、キャリア) 向けのカスタム ダイ ソリューション

デアオテについて

AC コンプレッサーのステーターおよびローター用の当社のリップルロウ順送金型は、当社の専用 HVAC 金型研究開発ラボで開発され、高度な 5 軸 CNC 加工、高精度 EDM、レーザー テクスチャー技術を活用してミクロンレベルの精度を実現しています。当社は、金型の設計やプロトタイピングから現場での設置、グローバルな技術サポートに至るまで、エンドツーエンドのカスタマイズ サービスを提供し、当社のソリューションが世界の AC コンプレッサー メーカーの大量生産要件を満たしていることを保証します。

Deaote は、「あらゆるストロークの精度、量産の効率化」に取り組んでおり、年間収益の 18% を研究開発に投資して、次世代の高効率順送金型を開発しています。当社の ISO 9001:2015 および IATF 16949 認定の生産施設とグローバルなサービス ネットワークにより、迅速な応答時間 (48 時間以内) と現地の技術サポートが確保され、世界中の AC コンプレッサー コンポーネントのメーカーにとって信頼できるパートナーとなっています。
