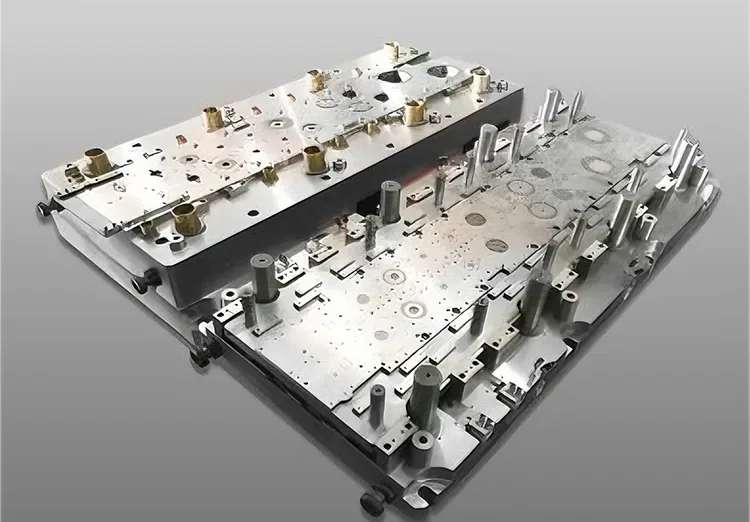

ACコンプレッサーモーター用複列順送金型

Deaote の HVAC モーター業界向けの精密金型製造における 15 年以上の専門知識に基づいて構築された、AC コンプレッサー モーター用の 2 列順送金型は、TiCN コーティング (硬度 ≥63 HRC) を施した耐摩耗性 DC53/SKD11 スチールコアを備えており、900,000 回以上のスタンピング ストローク (標準金型の 2.5 倍) の耐用年数と、生産サイクル全体にわたって一貫した精度を保証します。クイックチェンジパンチインサートを備えたモジュラー設計により、メンテナンスが簡素化され、ダウンタイムが短縮され、家庭用 (1 ～ 5HP) および商業用 (5 ～ 15HP) AC コンプレッサー モーターの 24 時間年中無休の量産ラインに最適です。

ISO 9001:2015 および IATF 16949 の品質基準に基づいて製造された AC コンプレッサー モーター用の 2 列プログレッシブ ダイは、高速自動スタンピング ライン (毎分 70 ～ 130 ストローク) と完全に互換性があり、リアルタイム品質管理 (欠陥検出率 ≥99.9%) のための統合型インダイ ビジョン検査システムを備えています。すべての主要な AC コンプレッサー モーター ブランド (パナソニック、日立、ダイキン、LG) と互換性があり、世界的な HVAC コンポーネント製造システムにシームレスに統合され、単列ダイ ソリューションと比較してユニットあたりの生産コストを 35% 削減します。

製品シリーズ

DT-PD-AM1シリーズ（家庭用ACコンプレッサーモーター）

精度 ±0.004mm、ストローク寿命 900,000、1 ～ 5HP モーターコアコンポーネント。分割型・窓型家庭用ACコンプレッサーモーターの量産に最適です。

DT-PD-AM2シリーズ（業務用ACコンプレッサーモーター）

精度 ±0.006mm、ストローク寿命 750,000、5 ～ 15HP モーターコアコンポーネント。セントラルエアコン、屋上ユニット、産業用ACコンプレッサーモーターの生産に適しています。

DT-PD-AM-Custom シリーズ (OEM カスタマイズ)

カスタマイズされた寸法精度 (±0.002 ～ 0.007 mm)、カスタム スタンピング ステーション (10 ～ 28)、シリコン鋼 (35W300/50W500) と互換性があります。ブランド固有の OEM モーター生産向けに設計されています。

主な利点

1. 生産効率100%を実現する2列設計

統合された 2 つの平行なスタンピング列により、ストロークごとに 2 つの同一または混合のモーター コア コンポーネントを同時に生産でき、単列順送金型と比較して生産量が 2 倍になります。また、最適化された材料ストリップのネスティング レイアウトにより、ケイ素鋼の廃棄物が 18% (22% から 4% に) 削減され、モーター コア製造における最大のコスト要素である原材料コストが大幅に削減されます。

2. モーターグレードの精度による最適な磁気性能

±0.0008mmの位置決め精度を備えた5軸CNC加工とインダイレーザーゲージシステムにより、コンポーネントの寸法公差±0.004mmを保証します。これは、ステータ/ローターのエアギャップの均一性（≤0.008mm）とモーターのエネルギー効率（IE3/IE4準拠）にとって重要です。一貫した精度により、スタンピング後の研削プロセスが不要になり、生産歩留まりが 99.6% に向上します。

3. 高硬度材による超長寿命

TiCN コーティング (硬度 ≥63 HRC) を施した DC53 (冷間加工鋼) および SKD11 (高炭素鋼) で作られたコア金型コンポーネントは、標準金型 (350,000 ストローク) の 2.5 倍である 900,000 以上のスタンピング ストロークを実現します。密封されたグリース リザーバと自己潤滑ガイド ブッシュにより、メンテナンス間隔が 220,000 ストローク (従来のダイでは 60,000 ストローク) まで延長されます。

4. 高速かつ完全に自動化された互換性

応力分散を強化した最適化された金型構造は、高速スタンピング (毎分 70 ～ 130 ストローク) と、自動材料供給、スタッキング、およびパッケージング システムとの完全な統合をサポートします。インダイビジョン検査システムはバリ (≤0.008mm)、寸法偏差、表面欠陥をリアルタイムで検出し、手動による品質管理を排除し、スクラップ率を 0.08% に削減します。

5. モーターのエネルギー効率を高めるためのケイ素鋼の最適化

特殊なパンチエッジ設計により、シリコン鋼 (35W300/50W500) の材料応力とエッジのバリを最小限に抑え、鋼の磁気特性を維持し、モーターのエネルギー効率を 6 ～ 9% 向上させます。結晶方向性 (GO) および非結晶方向性 (NGO) ケイ素鋼の両方に適合し、世界的な HVAC エネルギー効率基準 (SEER ≥22、EER ≥15) を満たしています。

6. 多様なモーター要件に対応するモジュール式カスタマイズ

スタンピングステーション (10-28)、材料互換性 (0.30-0.55mm シリコン鋼)、表面仕上げ (Ra ≤0.5μm)、および寸法公差 (±0.002-0.007mm) の完全なカスタマイズ。オプション機能には、コンポーネントのトレーサビリティのためのインダイ ノッチング、スタッキング ラミネート、レーザー マーキングが含まれており、世界的な AC コンプレッサー モーター OEM 要件を満たします。

技術仕様

アプリケーションシナリオ

Deaote の AC コンプレッサー モーター用複列プログレッシブ ダイは、さまざまな分野の世界的な HVAC コンポーネント メーカー向けに設計されています。

● 住宅用 HVAC: スプリット型、ウィンドウ型、ポータブル AC コンプレッサー モーター用の 1 ～ 5HP モーター コア コンポーネントの量産

● 商用 HVAC: セントラル空調、屋上ユニット、商用冷凍コンプレッサー モーター用の 5 ～ 15HP モーター コア コンポーネントの生産

● 産業用 HVAC: 産業用チラー、プロセス冷却システム、船舶用 AC コンプレッサー モーター用の頑丈なモーター コア コンポーネントのカスタム スタンピング

● OEM モーター製造: ブランド固有のコンポーネント生産のための世界的な AC コンプレッサー モーター OEM (パナソニック、日立、ダイキン、LG、キャリア) 向けのカスタム ダイ ソリューション
