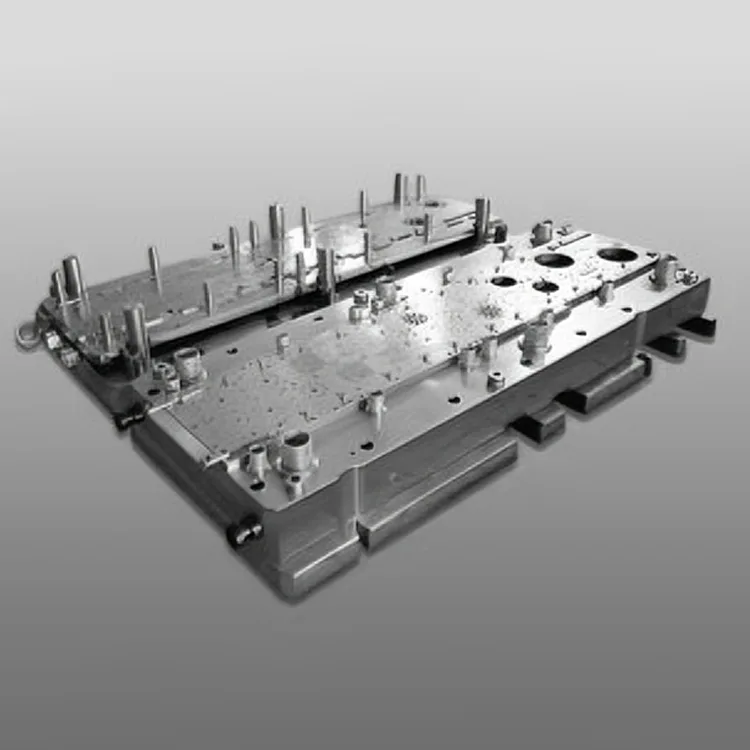

洗濯機モーター用二列順送金型

家電製品の大量生産ラインにおける従来の単列順送金型を置き換えるように設計されたこの二列金型は、コンパクトで剛性の高い構造に 12 ～ 20 個のスタンピング ステーションを統合し、洗濯機モーター用の二列順送金型の同時生産を可能にします。モーターの低騒音動作とエネルギー効率に重要な家電グレードの寸法公差 (±0.005mm) を維持しながら、生産効率を 2 倍に高めます。

Deaote の家電業界向けの精密金型製造における 15 年以上の専門知識に基づいて構築された、洗濯機モーター用の 2 列順送金型は、TiN コーティング (硬度 ≥62 HRC) を施した耐摩耗性 SKD11/DC53 スチールコアを備えており、800,000 回以上のスタンピングストローク (標準金型の 2.3 倍) の耐用年数と、生産サイクル全体にわたって一貫した精度を保証します。クイックチェンジパンチインサートを備えたモジュラー設計により、メンテナンスが簡素化され、ダウンタイムが短縮され、トップローディング、フロントローディング、ポータブル洗濯機モーター (0.5 ～ 2.0HP) の 24 時間年中無休の量産ラインに最適です。

ISO 9001:2015 および IATF 16949 の品質基準に基づいて製造された 2 列順送金型は、高速自動スタンピング ライン (毎分 60 ～ 120 ストローク) と完全に互換性があり、リアルタイム品質管理 (欠陥検出率 ≥99.9%) のための統合型インダイ ビジョン検査システムを備えています。すべての主要な洗濯機ブランド (LG、Samsung、Haier、Whirlpool) と互換性があり、世界的な家電製造システムにシームレスに統合され、単列ダイ ソリューションと比較してユニットあたりの生産コストを 30% 削減します。

製品シリーズ

DT-PD-WM1シリーズ（ドラム式洗濯機モーター）

精度 ±0.005mm、ストローク寿命 800,000、1.0 ～ 2.0HP モーターコアコンポーネント。ドラム式洗濯機用の高効率BLDCモーターの量産に最適です。

DT-PD-WM2シリーズ（縦型洗濯機モーター）

精度 ±0.007mm、ストローク寿命 700,000、0.5 ～ 1.5HP モーターコアコンポーネント。縦型洗濯機や半自動洗濯機用の誘導モーターの製造に適しています。

DT-PD-WM-カスタム シリーズ (OEM カスタマイズ)

カスタマイズされた寸法精度 (±0.003 ～ 0.008 mm)、カスタム スタンピング ステーション (8 ～ 24)、シリコン鋼 (35W250/50W400) と互換性があります。ブランド固有の OEM 洗濯機モーター生産向けに設計されています。

主な利点

1. 生産効率100%を実現する2列設計

統合された 2 つの平行なスタンピング列により、ストロークごとに 2 つの同一または混合のモーター コア コンポーネントを同時に生産でき、単列順送金型と比較して生産量が 2 倍になります。また、最適化された材料ストリップのネスティング レイアウトにより、ケイ素鋼の廃棄物が 15% (20% から 5% に) 削減され、洗濯機のモーター コア生産における最大のコスト要素である原材料コストが大幅に削減されます。

2. 家電製品レベルの精度による低騒音・省エネ性能

±0.001mmの位置決め精度を備えた5軸CNC加工とインダイレーザーゲージシステムにより、コンポーネントの寸法公差±0.005mmを保証します。これは、ステータ/ローターのエアギャップ均一性（≤0.01mm）、モーターノイズ低減（≤55dB）、エネルギー効率（IEC 60034準拠）にとって重要です。一貫した精度により、スタンピング後の研削プロセスが不要になり、生産歩留まりが 99.5% に向上します。

3. 高硬度材による超長寿命

TiN コーティング (硬度 ≥62 HRC) を施した SKD11 (冷間加工鋼) および DC53 (高張力鋼) で作られたコア金型コンポーネントは、標準金型 (350,000 ストローク) の 2.3 倍である 800,000 以上のスタンピング ストロークを実現します。密封されたグリース リザーバと自己潤滑ガイド ブッシュにより、メンテナンス間隔が 200,000 ストローク (従来のダイでは 50,000 ストローク) まで延長されます。

4. 高速かつ完全に自動化された互換性

応力分散を強化した最適化された金型構造により、高速スタンピング (毎分 60 ～ 120 ストローク) と、自動材料供給、スタッキング、およびパッケージング システムとの完全な統合がサポートされます。インダイビジョン検査システムはバリ (≤0.01mm)、寸法偏差、表面欠陥をリアルタイムで検出し、手動による品質管理を排除し、スクラップ率を 0.1% に削減します。

5. モーターのエネルギー効率を高めるためのケイ素鋼の最適化

特殊なパンチエッジ設計により、シリコン鋼 (35W250/50W400) の材料応力とエッジのバリが最小限に抑えられ、鋼の磁気特性が維持され、モーターのエネルギー効率が 5 ～ 7% 向上します。結晶方向性（GO）および非結晶方向性（NGO）ケイ素鋼の両方に適合し、世界的な家電エネルギー効率基準（EU Ecodesign、US ENERGY STAR）を満たしています。

6. 多様な洗濯機要件に対応するモジュール式カスタマイズ

スタンピングステーション (8-24)、材料互換性 (0.25-0.5mm シリコン鋼)、表面仕上げ (Ra ≤0.6μm)、および寸法公差 (±0.003-0.008mm) のフルカスタマイズ。オプション機能には、コンポーネントのトレーサビリティのためのインダイ ノッチング、スタッキング ラミネート、レーザー マーキングが含まれており、世界的な洗濯機 OEM 要件を満たします。

技術仕様

寸法精度 ±0.005mm 耐用年数 800,000 ストローク以上 生産効率 2 倍 全自動スタンピング対応 すべてのタイプの洗濯機にカスタム

アプリケーションシナリオ

Deaote の洗濯機モーター用の 2 列順送ダイは、さまざまな分野の世界的な家電メーカー向けに設計されています。

● ドラム式洗濯機：ハイエンドのエネルギー効率の高いドラム式洗濯機用の 1.0 ～ 2.0HP BLDC モーターコア部品を量産

● トップローディング洗濯機: 標準トップローディングおよび半自動洗濯機用の 0.5 ～ 1.5HP 誘導モーター コア コンポーネントの生産

● ポータブル/小型洗濯機: ポータブル、RV、およびアンダーカウンター洗濯機用のミニモーターコアコンポーネントのカスタムスタンピング

● OEM モーター製造: ブランド固有のモーター生産のための世界的な洗濯機 OEM (LG、Samsung、Haier、Whirlpool、Electrolux) 向けのカスタム ダイ ソリューション
