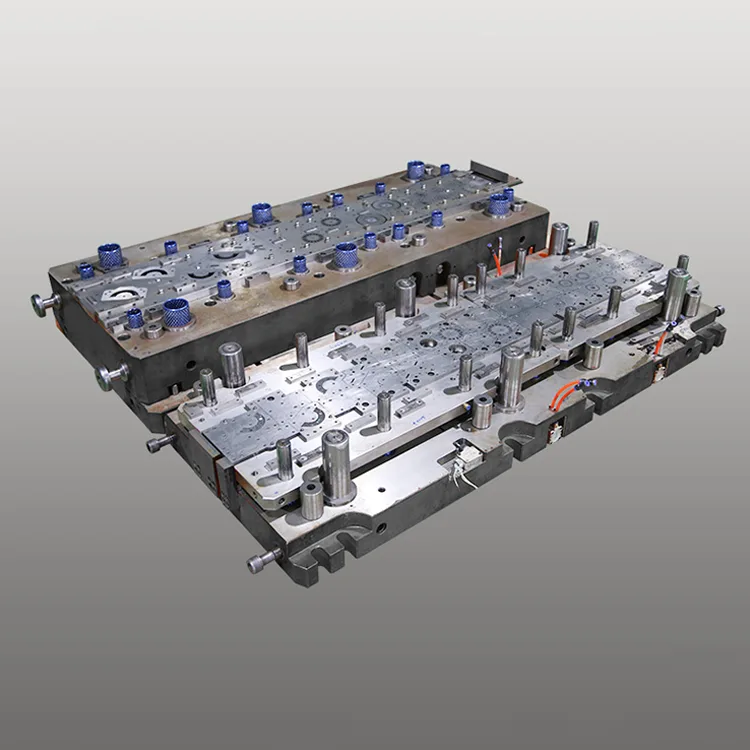

カプセル化モーター用複列順送金型

家庭用電化製品、HVAC システム、産業用機器で使用されるプラスチック シール (カプセル化) モーターのコア磁気コンポーネント。カプセル化モーター用の二列プログレッシブダイは、カプセル化モーターメーカーの大量生産需要に対応するように設計されており、この二列ダイスは強化された耐食性構造に 14 ～ 24 個のスタンピングステーションを統合し、ストロークごとに 2 セットのモーターコアコンポーネントの同時生産を可能にし、成形後の精度とモーター性能の安定性に重要なカプセル化モーターグレードの寸法公差 (±0.004mm) を維持しながら生産効率を 2 倍にします。

Deaote のモーター業界向けの精密金型製造における 15 年以上の専門知識に基づいて構築された、カプセル化モーター用の 2 列順送ダイは、TiCN + PTFE 複合コーティング (硬度 ≥64 HRC) を備えた耐摩耗性 DC53/SKD11 スチールコアを備えており、820,000+ スタンピング ストローク (標準ダイの 2.3 倍) の耐用年数と、封止時のプラスチック樹脂の腐食に対する耐性を保証します。プロセス。最適化された応力分布設計と変形防止構造により、エアコン、洗濯機、ウォーターポンプ、冷凍機などに使用される小型（0.1～1.5kW）から中型（1.5～5kW）のカプセル化モーターの24時間365日の量産ラインに最適です。

ISO 9001:2015 および IATF 16949 品質基準に基づいて製造された 2 列順送金型は、高速自動スタンピング ライン (毎分 65 ～ 110 ストローク) と完全に互換性があり、リアルタイム品質管理 (欠陥検出率 ≥99.9%) のための統合型インダイ ビジョン検査システムを備えています。すべての主要なカプセル化モーター ブランド (Panasonic、LG、Midea、Gree) と互換性があり、世界中の家電製品および産業用モーター製造システムにシームレスに統合され、単列ダイ ソリューションと比較してユニットあたりの生産コストを 31% 削減します。

製品シリーズ

DT-PD-EM1シリーズ（家電用密閉型モーター）

精度±0.004mm、ストローク寿命820,000回、0.1～1.5kWのステーター/ローターコアコンポーネント。洗濯機、エアコン、冷蔵庫のカプセル化モーターの量産に最適です。

DT-PD-EM2シリーズ（産業用カプセルモータ）

精度±0.006mm、ストローク寿命750,000回、1.5～5kWのステーター/ローターコアコンポーネント。ウォーターポンプ、ファン、産業用ブロワーのカプセル化モーターの製造に適しています。

DT-PD-EM-Custom シリーズ (OEM カプセル化モーター)

カスタマイズされた寸法精度 (±0.003 ～ 0.007 mm)、カスタム スタンピング ステーション (12 ～ 28)、シリコン鋼 (35W250/50W400) と互換性があります。ブランド固有の OEM カプセル化モーター生産向けに設計されています。

主な利点

1. 生産効率100%を実現する2列設計

統合された 2 つの平行なスタンピング列により、ストロークごとに 2 つの同一または混合のカプセル化モーター コア コンポーネントを同時に生産でき、単列順送金型と比較して生産量が 2 倍になります。また、最適化された材料ストリップのネスティング レイアウトにより、ケイ素鋼の廃棄物が 16% (22% から 6% に) 削減され、カプセル化モーター コアの製造における最大のコスト要素である原材料コストが大幅に削減されます。

2. 成形後の安定性を実現するカプセル化されたモーターグレードの精度

±0.0007mmの位置決め精度を備えた5軸CNC加工とインダイレーザーゲージシステムにより、コンポーネントの寸法公差±0.004mmを保証します。これは、ステータ/ローターのエアギャップ均一性（≤0.008mm）、カプセル化後のモーターノイズ低減（≤52dB）、エネルギー効率（IEC 60034準拠）にとって重要です。一貫した精度により、スタンピング後のやり直し作業が不要になり、生産歩留まりが 99.5% に向上します。

3.長寿命を実現する耐食・耐熱コーティング

TiCN + PTFE 複合コーティング (硬度 ≥64 HRC) を施した DC53 (高張力鋼) および SKD11 (冷間加工鋼) で作られたコア金型コンポーネントは、標準金型 (350,000 ストローク) の 2.3 倍である 820,000+ スタンピング ストロークを実現します。 PTFE コーティングはプラスチック樹脂残留物に対する耐食性を提供し、耐熱性 TiCN 層は最大 180°C のスタンピング温度に耐え、メンテナンス間隔を 200,000 ストローク (従来の金型では 65,000 ストローク) まで延長します。

4. 高速かつ完全に自動化された互換性

応力分散を強化した最適化された金型構造は、高速スタンピング (毎分 65 ～ 110 ストローク) と、自動材料供給、スタッキング、およびパッケージング システムとの完全な統合をサポートします。インダイビジョン検査システムはバリ (≤0.008mm)、寸法偏差、表面欠陥をリアルタイムで検出し、手動による品質管理を排除し、スクラップ率を 0.08% に削減します。

5. カプセル化モーター効率のためのシリコン鋼の最適化

マイクロ半径 (R0.012mm) を備えた特殊なパンチエッジ設計により、シリコン鋼 (35W250/50W400) の材料応力とエッジのバリが最小限に抑えられ、鋼の磁気特性が維持され、カプセル化されたモーターのエネルギー効率が 4 ～ 6% 向上します。結晶方向性（GO）および非結晶方向性（NGO）ケイ素鋼の両方に適合し、世界的な家電エネルギー効率基準（EU Ecodesign、US ENERGY STAR）を満たしています。

6. 多様なカプセル化モーター要件に対応するモジュール式カスタマイズ

スタンピングステーション (12-28)、材料互換性 (0.25-0.5mm シリコン鋼)、表面仕上げ (Ra ≤0.5μm)、および寸法公差 (±0.003-0.007mm) のフルカスタマイズ。オプション機能には、インダイノッチング、スタッキングラミネート、および防食コーティングが含まれており、成形後のアセンブリ互換性に関する世界的なカプセル化モーター OEM 要件を満たします。

技術仕様

±0.004mmの寸法精度820,000ストローク以上の耐用年数2倍の生産効率耐熱性ダイコーティングすべてのカプセル化モータータイプに対応

アプリケーションシナリオ

Deaote のカプセル化モーター用の 2 列順送ダイは、さまざまな分野の世界的なモーター メーカー向けに設計されています。

● 家電用モーター：洗濯機、エアコン、冷蔵庫、食器洗い機のカプセル化モーター用の 0.1 ～ 1.5kW ステーター/ローター コア部品の量産

● 産業用モーター: ウォーター ポンプ、ファン、ブロワー、コンベヤーのカプセル化モーター用の 1.5 ～ 5kW のステーター/ローター コア コンポーネントの製造

● HVAC モーター: エア ハンドラー、ヒート ポンプ、セントラル エアコンのカプセル化モーターのコア コンポーネントのカスタム スタンピング

● OEM モータ製造: ブランド固有のモータ製造のための世界的なカプセル化モータ OEM (Panasonic、LG、Midea、Gree、Whirlpool) 向けのカスタム ダイ ソリューション
