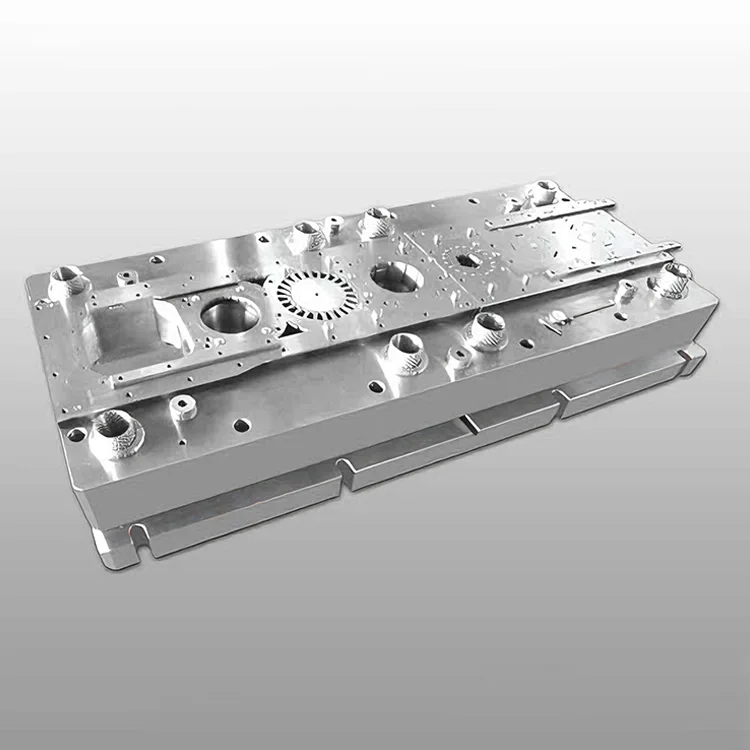

自動車用永久磁石モーターコア用順送金型

Suzhou Deaote の自動車用永久磁石モーターコア用順送金型は、ステーターコアとローターコアの量産専用に設計された高精度、高安定性のスタンピングツールです。

お問い合わせを送信

製品説明

電気自動車 (EV)、ハイブリッド電気自動車 (HEV)、および内燃機関 (ICE) 補助システム (パワーステアリング、冷却ファン) で使用される永久磁石モーターのコア磁気部品。自動車用 PM モーターの厳しい磁気要件と寸法要件を満たすように設計されたこの自動車用永久磁石モーターコア用プログレッシブダイは、剛性の防振構造に 20 ～ 32 のスタンピングステーションを統合し、±0.003 mm の寸法公差で一貫した部品品質を実現します。これは、PM モーターのトルク密度 (≧40 N·m/kg) とエネルギー変換効率 (≧97%) にとって重要です。

IATF 16949:2016 および ISO 9001:2015 の品質基準に基づいて製造された PM モーターコア順送ダイは、高速自動スタンピングライン (毎分 60 ～ 90 ストローク) と完全に互換性があり、リアルタイム品質管理 (欠陥検出率 ≥99.95%) のための統合型インダイレーザー検査システムを備えています。すべての主要な自動車用 PM モーターブランド (Bosch、Continental、DENSO、Valeo) と互換性があり、世界的な自動車部品製造システムにシームレスに統合され、従来の順送金型と比較して生産スクラップ率を 0.06% に削減します。

製品シリーズ

DT-PD-PM1シリーズ（EVトラクションPMモーター）

精度±0.003mm、ストローク寿命850,000回、50～200kWのトラクションモーターコア。 BEV/HEV乗用車用PMモータの量産に最適です。

DT-PD-PM2シリーズ（ICE補助PMモータ）

精度±0.004mm、ストローク寿命80万回、補助モーターコア0.5～5kW（パワーステアリング/冷却ファン）。 ICE車両用PMモーター製作に最適です。

DT-PD-PM-Custom シリーズ (OEM 車載用 PM モーター)

カスタマイズされた寸法精度 (±0.002 ～ 0.005 mm)、カスタムスタンピングステーション (18 ～ 36)、シリコン鋼 (27Q120/35W250) と互換性があります。ブランド固有の自動車用 PM モーター製造用に設計されています。

主な利点

1. PM モーターグレードの精度で最大のトルク密度を実現

±0.0006mmの位置決め精度を備えた6軸CNC加工とインダイレーザーゲージシステムにより、コンポーネントの寸法公差±0.003mmを保証します。これは、ステータ/ローターのエアギャップの均一性（≤0.006mm）とPMモーターのトルク密度（≧40N・m/kg）にとって重要です。一貫した精度により、スタンピング後の機械加工が不要になり、自動車用 PM モーターコアの生産歩留まりが 99.8% に向上します。

2. エネルギー効率を高めるための磁気性能の最適化

マイクロ半径（R0.01mm）を備えた特殊なパンチエッジ設計と低応力材料供給システムにより、ケイ素鋼（27Q120/35W250）の塑性変形と残留応力を最小限に抑え、材料の透磁率（≧1.8 T）を維持し、鉄損を8～10%削減します。この最適化により、PM モーターのエネルギー変換効率 (97% 以上) が直接向上し、EV 走行距離が 3 ～ 5% 延長されます。

3. 高硬度コーティング工具鋼による長寿命化

TiCN コーティング (硬度 ≥66 HRC) を施した ASP23 (粉末冶金鋼) および SKD11 (冷間加工鋼) で作られたコア金型コンポーネントは、標準金型 (350,000 ストローク) の 2.4 倍である 850,000 以上のスタンピングストロークを実現します。 TiCN コーティングは高温耐性 (最大 450°C) と耐摩耗性を備え、メンテナンス間隔を 220,000 ストローク (従来の金型では 80,000 回) まで延長します。

4. 高速スタンピングを実現する堅牢な防振構造

応力緩和熱処理（HV ≥220）を施した S50C 高張力鋼製の強化型フレームと精密ガイドピラー（振れ ≤0.001mm）により、毎分 90 ストロークでもスタンピング偏差ゼロを保証します。対称構造設計により、高速生産時の振動が最小限に抑えられ、24 時間 365 日の自動車用 PM モーターの量産ラインでも安定した精度が維持されます。

5. 自動車製造基準との完全な互換性

IATF 16949:2016 自動車品質基準に準拠し、自動材料供給、スタッキング、トレーサビリティシステム (レーザーマーキング統合) と完全に互換性があります。このダイは結晶配向 (GO) および非結晶配向 (NGO) シリコン鋼 (厚さ 0.25 ～ 0.5 mm) の両方をサポートし、世界的な自動車用 PM モーター材料要件 (EU REACH、US EPA) を満たしています。

6. 多様な PM モーター要件に対応するモジュール式カスタマイズ

スタンピングステーション (18-36)、材料互換性 (0.25-0.5mm シリコン鋼)、表面仕上げ (Ra ≤0.4μm)、および寸法公差 (±0.002-0.005mm) のフルカスタマイズ。オプション機能には、インダイスタッキング積層、絶縁コーティングの適合性、および防食処理が含まれており、PM モーターコア製造に対する世界的な自動車 OEM 要件を満たします。

技術仕様

パラメータ	DT-PD-PM1シリーズ	DT-PD-PM2シリーズ	DT-PD-PM-カスタムシリーズ
寸法精度	±0.003mm	±0.004mm	±0.002～0.005mm（カスタム）
寿命（ストローク）	850,000+	800,000+	750,000-900,000 (カスタム)
スタンピング速度	70-90 SPM	60-80 SPM	50-100 SPM (カスタム)
スタンピングステーション	24-32	20-26	18-36 (カスタム)
適合する材料の厚さ	0.3～0.5mm	0.25～0.4mm	0.25-0.5mm (カスタム)
金型材質	ASP23+TiCNコーティング	SKD11+TiCNコーティング	カスタム（DC53/SKH-51オプション）
対応プレストン数	80～120トン	40～80トン	30-150トン（カスタム）
