10.5G LCDの検出と修復

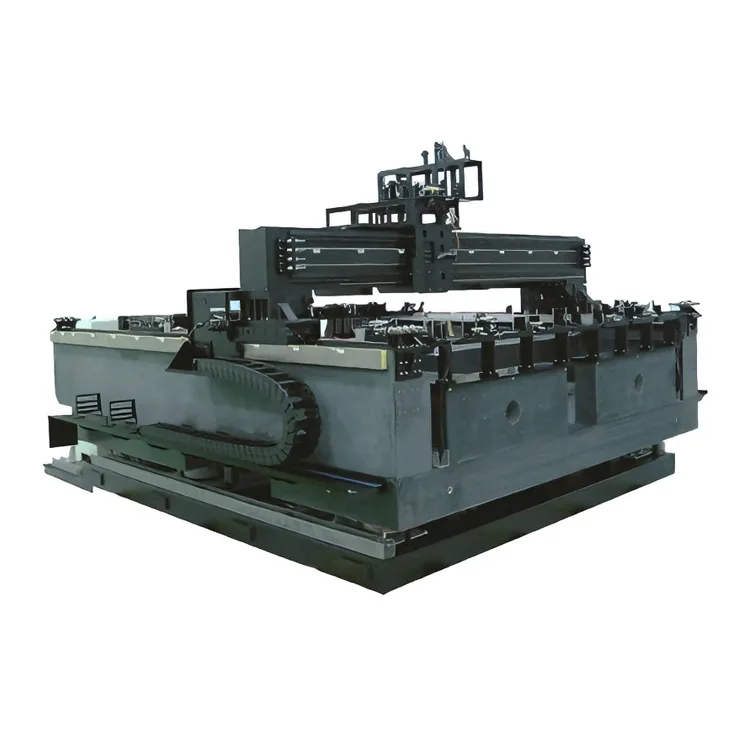

Deaote の精密金型および大規模モーションコンポーネント製造における 15 年以上の専門知識に基づいて構築されたデュアルドライブ設計は、単軸トルク変形を排除し、10.5G LCD の検出および修復面 (3.37 m × 2.94 m) 全体にわたって均一な動きを保証します。このプラットフォームは熱安定化された花崗岩ベースとアクティブ防振システムを備えており、LCD クリーンルーム環境 (クラス 1000) での 24 時間 365 日の連続稼働でも位置決め精度 (±2μm 再現性) を維持します。自動光学検査 (AOI) システム、レーザー修復ツール、ビジョンガイド付き修復ロボットと互換性があり、10.5G LCD 生産ラインへのシームレスな統合を可能にし、パネルの歩留まりを向上させ、スクラップ率を削減します。

検査と修理の両方のワークフロー向けに最適化された 10.5G LCD の検出と修理は、カスタマイズ可能な移動範囲 (X 軸: 最大 4000mm、Y 軸: 最大 3500mm) と高い動的パフォーマンス (最大速度: 1.2m/s、加速度: 0.8G) をサポートし、LCD の大量製造のスループット要件を満たします。そのモジュラー設計により、修復ツールの位置決めのための Z 軸リフト モジュールやパネル アライメントのためのシータ軸回転 (±0.005° 精度) など、カスタマイズされたソリューションが可能となり、品質管理の強化と生産コストの削減を求める 10.5G LCD パネル メーカーにとって理想的なモーション コアとなっています。

主な利点

1. 10.5Gの大容量安定性を実現するデュアルドライブアーキテクチャ

このプラットフォームは、X/Y 軸に対称デュアル リニア モーター ドライブを搭載しており、シングル ドライブの大型モーション システムによく見られるモーション スキューやトルク変形を排除します。これにより、10.5G LCD の検出と修復全体にわたって均一な速度と位置決めが保証され、平坦度制御 ≤5μm/m で修復されます。これは、大型のディスプレイ基板全体での一貫した欠陥検出とピクセル修復にとって重要です。

2. ミクロンレベルの精度で液晶検査・修理を実現

統合された高解像度リニア エンコーダ (分解能 0.1 μm) とリアルタイム位置補正アルゴリズムにより、X/Y 軸で ±2 μm の繰り返し位置決め精度と ±5 μm の絶対精度が実現します。これにより、10.5G LCDの検出および修復においてサブピクセル欠陥（サイズ5μm以下）を正確にターゲットにすることが可能になり、誤検出率を低減し、隣接ピクセルへのダメージをゼロにしながら信頼性の高いピクセル修復（デッドピクセル、輝点、線欠陥補正）を保証します。

3. 高耐久・高速性能

10.5G LCD 検出および修復ツールを含む重量負荷 (≤500kg) を扱えるように設計されたこのプラットフォームは、最大移動速度 1.2m/s と加速度 0.8G を実現し、高スループット (1 時間あたり最大 60 枚のパネル) と精密な修復作業に必要な安定性のバランスをとります。エアベアリングガイドウェイ設計により機械的摩擦が排除され、スムーズな動作が保証され、耐用年数が延長されます (MTBF ≥25,000 時間)。

4. 熱安定性と防振設計

天然御影石ベース (熱膨張係数 ≤0.5×10⁻⁶/℃) とアクティブ防振システムで構築されたプラットフォームは、温度変動 (≤0.3μm/℃) や工場の外部振動によって引き起こされる位置ドリフトを最小限に抑えます。この安定性により、長期にわたる生産稼働全体にわたって一貫した検査/修理品質が保証され、高歩留まりの 10.5G LCD 製造の重要な要件となります。

5. LCD生産システムとのシームレスな統合

このプラットフォームは業界標準の通信プロトコル (EtherCAT、PROFINET、Modbus TCP) および LCD 工場 MES システムと互換性があり、AOI 装置、レーザー修復ツール、および自動マテリアル ハンドリング システム (AMHS) とシームレスに統合されます。 Suzhou Deoute は、既存の 10.5G LCD 生産ラインのワークフローに適合する制御インターフェイスとモーション プロファイルの完全なカスタマイズを提供し、統合時間とダウンタイムを削減します。

6. クリーンルームとメンテナンスに優しい設計

クラス 1000 LCD クリーンルーム操作向けに設計されたこのプラットフォームは、密閉リニア モーター エンクロージャと HEPA フィルター付き空気循環を備え、粒子の発生 (≤0.1μm 粒子放出) を防ぎます。無潤滑のエアベアリングコンポーネントとモジュラー構造により、メンテナンスの必要性が軽減され、オンサイトでのサービスに利用できるクイック交換部品により、24 時間 365 日稼働する LCD 製造ラインの生産ダウンタイムが最小限に抑えられます。

技術仕様

アプリケーションシナリオ

10.5G LCD の検出および修復製造向けに設計された当社のデュアルドライブ モーション プラットフォームは、次の高精度プロセスで広く使用されています。

● 10.5G LCD 光学検査: 大型 TV パネルの画素欠陥、偏光子の位置合わせ、ガラス基板の平坦度の自動光学検査 (AOI)

● LCDピクセル修復：10.5G LCDパネルのドット抜け、輝点、線欠陥をレーザー修復（COG/FOGボンディング補正と互換性あり）

● パネルエッジトリミング: 最終的なサイズ仕様を満たすために、10.5G LCD パネルの余分なガラス/基板材料を精密にトリミングします。

● バックライト モジュール アライメント: 大型 LCD パネル アセンブリのバックライト ユニット (BLU) と LED アレイの高精度な位置決め

● 品質管理検証: 10.5G LCD パネルの修理後の検査と検証により、業界の品質基準への準拠を確認します。

デアオテについて

Suzhou Deaote Precision Mold Co., Ltd. は、大型精密モーション プラットフォーム、カスタム金型、ディスプレイ製造コンポーネントの研究開発、製造、販売を専門とする大手ハイテク企業です。精密製造と大型モーションコントロールにおける15年以上の専門知識を活かし、当社はアジア、ヨーロッパ、北米のLCD/OLED、半導体、産業オートメーション分野の世界的な顧客にサービスを提供しています。

当社の超大型デュアルドライブ モーション プラットフォームは、ヘビーデューティー モーション システム設計と精密構造エンジニアリングにおける当社の中核能力を活用して、10.5G LCD 製造特有の課題に対処します。当社は、カスタム プラットフォームの設計とプロトタイピングからオンサイトでの設置、校正、生涯技術サポートに至るまで、エンドツーエンドのソリューションを提供し、当社の製品が大型ディスプレイ製造における精度と信頼性に関する最も厳しい業界基準を確実に満たすことを保証します。

「精度は進歩を促進し、イノベーションは価値を生み出す」に取り組んでいる Deaote は、ISO 9001:2015 認証を取得しており、年間収益の 15% を研究開発に投資して、ディスプレイ業界向けの次世代モーション ソリューションを開発しています。当社のグローバル サービス ネットワークは、海外の LCD 製造顧客に対して迅速な応答時間 (48 時間以内) と現地の技術サポートを保証します。
