基板パンチング

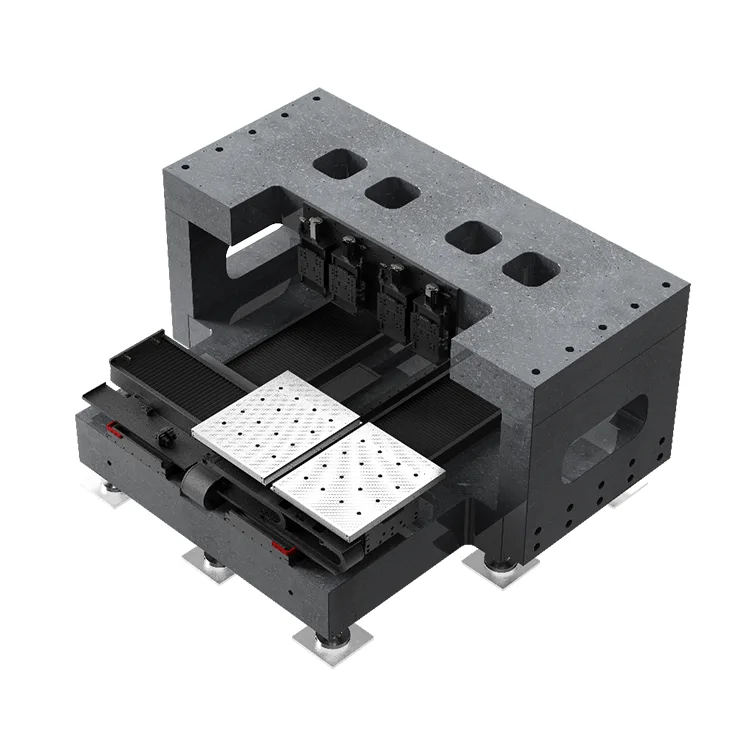

CO₂ レーザーによる PCB パンチング特有の要求に合わせて特別に設計されたこのプラットフォームは、ミクロンレベルの位置決め機能と高速動作の安定性を兼ね備えており、レーザービームの位置決めと穴あけ深さの正確な制御を可能にします。さまざまな PCB タイプ (リジッド、フレキシブル、リジッドフレックス PCB) と厚さに互換性があり、家庭用電化製品、自動車エレクトロニクス、産業用制御、航空宇宙用の PCB 生産における大量かつ高精度の穴あけをサポートします。当社のソリューションは、PCB メーカーが穴あけの歩留まりを向上させ、サイクル タイムを短縮し、最新の電子部品の小型化要件を満たすのに役立ちます。

Suzhou Deaote の数十年にわたる精密金型とモーション コンポーネントの専門知識をもとに構築されたこのプラットフォームは、低振動で熱的に安定した構造を備えており、機械的振動や温度ドリフトによって引き起こされる穴あけのずれを最小限に抑えます。そのモジュラー設計により、既存の CO₂ レーザー穴あけ装置と簡単に統合でき、精度と生産性の向上を求める PCB パンチング生産ラインにコスト効率の高いアップグレード パスを提供します。

主な利点

1. ミクロンレベルの穴あけ精度

高分解能リニアエンコーダ閉ループフィードバック（分解能0.1μm）とXY軸リニアモータダイレクトドライブを搭載し、繰り返し位置決め精度±1μm、絶対位置決め精度±2μmを実現しています。これにより、一貫した穴の配置 (穴の位置偏差 ≤±3μm) と穴の直径の正確な制御 (ドリル可能な最小穴直径: 50 μm) が保証され、高密度 PCB パンチングに重要なバリ、穴の壁の不均一さ、および位置オフセットが排除されます。

2. 高速・高効率処理

最適化されたモーション制御アルゴリズムと高剛性ガイド レール システムにより、最大移動速度 2m/s、加速度 1.2G が実現し、高周波穴あけサイクル (マイクロビアの場合は最大 100 穴/秒) をサポートします。このプラットフォームの高速応答と短い整定時間により、非生産的な動作時間が削減され、PCB 穴あけのスループットが大幅に向上し、同時に大量生産全体にわたって一貫した穴の品質が維持されます。

3. 熱安定・低振動構造

このプラットフォームは花崗岩ベース (超低熱膨張係数) と防振減衰設計で構築されており、温度変化 (≤0.5μm/℃) や機械振動による位置ドリフトを最小限に抑えます。この安定性により、長時間の連続運転中であっても、PCB パネル全体で均一な穴の深さと直径が保証されます。これは、大量の PCB パンチング生産で一貫した品質を維持するために不可欠です。

4. PCB タイプの互換性とカスタマイズ

このプラットフォームは、リジッド FR-4、フレキシブル PI、リジッドフレックス、およびメタルコア PCB を含むすべての一般的な PCB タイプの穴あけをサポートし、さまざまな PCB パネル サイズに対応するために調整可能な作業領域 (300×300mm ～ 1200×800mm) を備えています。 Suzhou Deoute は、止まり穴深さ制御のための調整可能な Z 軸移動、カスタム真空チャッキング システム、レーザー制御ソフトウェアとのシームレスな統合など、特定の穴あけ要件に合わせたカスタマイズされたソリューションを提供します。

5. 低メンテナンス&長寿命

非接触リニアモータードライブにより機械的摩耗やバックラッシが排除され、メンテナンス頻度が減り、耐用年数が延長されます (MTBF ≥20,000 時間)。 IP65 定格の保護機能により、PCB パンチング製造環境における粉塵や冷却液の汚染を防ぎ、統合された温度監視と自動補償により、ダウンタイムを最小限に抑えた長期的な動作信頼性が保証されます。

技術仕様

アプリケーションシナリオ

PCB パンチング製造における CO₂ レーザー穴あけ専用に設計された当社のプラットフォームは、次の高精度穴あけ用途で広く使用されています。

● リジッド PCB: 家庭用電化製品 (スマートフォン、ラップトップ)、自動車用 PCB、産業用制御基板のスルーホールおよびブラインドホール穴あけ

● フレキシブルおよびリジッドフレックス PCB: ウェアラブル デバイス、医療用電子機器、航空宇宙用フレキシブル回路用のマイクロビア穴あけ

● 高密度相互接続 (HDI) PCB: 高性能電子デバイス用の超微細マイクロビア穴あけ (直径 50 ～ 200μm)

● メタルコア PCB: LED 照明、パワー エレクトロニクス、自動車用パワー モジュール用のサーマル ビア ドリル

デアオテについて

Suzhou Deaote Precision Mold Co., Ltd. は、精密金型、高精度モーションコンポーネント、カスタムモーションプラットフォームの研究開発、製造、販売を専門とする大手ハイテク企業です。精密製造における 15 年以上の専門知識により、当社はエレクトロニクス、半導体、産業オートメーション分野の世界中の顧客にサービスを提供しています。

当社の CO₂ レーザー穴あけモーション プラットフォームは、当社の中核となる精密金型技術とモーション制御の専門知識を活用して、PCB パンチング製造特有の課題に対処します。当社は、カスタム プラットフォーム設計からオンサイト統合、アフターセールス サポートに至るまで、エンドツーエンドのソリューションを提供し、当社の製品が最高の精度、信頼性、効率性の基準を満たしていることを保証します。

「精度は進歩を促進し、イノベーションは価値を生み出す」に取り組んでいる Suzhou Deaote は、厳格な品質管理システム (ISO 9001:2015 認証) と継続的な研究開発投資を遵守し、急速に進化するエレクトロニクス製造業界でお客様の競争力を維持するのに役立つモーション ソリューションを提供しています。
