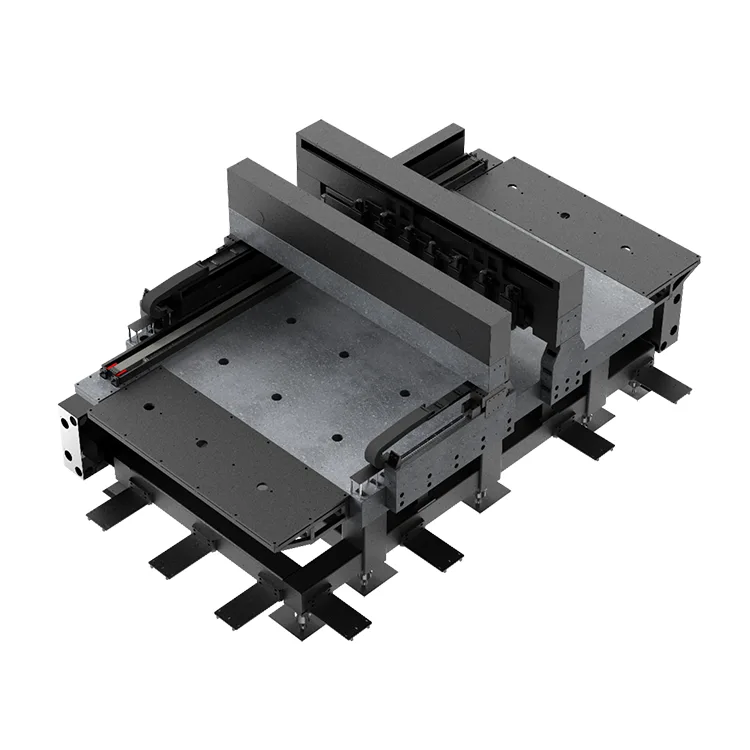

テスト演習プラットフォーム

Suzhou Deaote Precision Mold Co., Ltd. は、江蘇省蘇州市呉中区にあり、工業用品質管理、非破壊検査 (NDT)、光学検査、計測用途向けに設計された検査演習プラットフォームの大手メーカーです。精密機械加工とモーションコントロールシステムの統合における 18 年以上の専門知識を備えた当社は、最も要求の厳しい検査タスクに対してサブミクロンの位置決め精度と卓越した安定性を提供するカスタム設計の検査モーションプラットフォームを専門としています。

お問い合わせを送信

製品説明

当社の試験演習プラットフォームは、高剛性構造フレーム、高精度リニアガイド、高性能サーボドライブ、高度な光学式エンコーダを統合し、±0.5μmの位置決め精度と±0.1μmの再現性を実現します。ビジョンシステム、レーザースキャナ、触覚プローブとのシームレスな統合を目的に設計された当社のモーションプラットフォームは、超低振動、高速整定時間 (≤50ms)、およびプログラム可能なモーションプロファイルを特徴としており、100% 品質の検査と測定のための正確で信頼性の高い位置決めを保証します。

● 正確なアプリケーション要件と CAD 仕様に合わせて設計されたカスタムテスト演習プラットフォーム

● サブミクロンの位置決め精度 (±0.5μm) とナノメートルレベルの再現性で重要な検査タスクに対応

● 高解像度のイメージングと測定のためのアクティブダンピングを備えた超低振動設計

● ビジョンシステム、レーザースキャナ、NDT 機器とのシームレスな統合

● 完全な品質管理とトレーサビリティを備えた ISO 9001:2015 認定製造

主な機能と主な利点

安定性の高い機械設計

当社の試験演習プラットフォームは、統合された防振システムを備えた高強度アルミニウム合金または花崗岩のベースを備えており、高解像度検査中の優れた安定性を実現します。対称構造設計により熱ドリフトが最小限に抑えられ、均一な荷重分散が確保され、精密機械加工されたコンポーネントは最適な検査精度を実現するために 3 秒角以内の平行度と直角度を維持します。

高度なモーションコントロールシステム

高性能サーボモーター、精密ボールネジまたはリニアモーター、絶対光学式エンコーダー (分解能 1nm) と統合された当社の検査ステージは、サブミクロンの精度でスムーズで正確な動きを実現します。独自のモーション制御ソフトウェアには、経路の最適化、振動抑制、および検査サイクル中の高速で安定した位置決めのためのリアルタイム誤差補正が含まれています。

シームレスなシステム統合

すべてのテスト演習プラットフォームは、ビジョンシステム、レーザースキャナ、触覚プローブ、NDT 機器と簡単に統合できるように設計されています。モジュラー設計には、標準化された取り付けインターフェイス (ISO 9001 準拠)、複数の通信プロトコル (EtherCAT、Modbus、TCP/IP)、カスタマイズ可能なソフトウェア API が含まれており、最小限のダウンタイムで既存の検査ワークフローに迅速に統合できます。

技術仕様

検査ステージモデル	軸構成	性能仕様
DT-I100（単軸）	Xリニア	精度 ±0.3μm、再現性 ±0.05μm、速度 800mm/s、整定時間 ≤30ms
DT-I200（XY2軸）	X/Y リニア	精度 ±0.5μm、再現性 ±0.1μm、速度 600mm/s、整定時間 ≤40ms
DT-I300（3軸XYZ）	X/Y/Z リニア	精度 ±0.8μm、再現性 ±0.2μm、速度 400mm/s、整定時間 ≤50ms
DT-I400（4軸XYZR）	X/Y/Z 直線 + R 回転	精度 ±1.0μm、再現性 ±0.3μm、速度 300mm/s、整定時間 ≤60ms
DT-I-カスタム (カスタム)	カスタム軸構成	カスタマイズされた精度/再現性、カスタム速度、特殊な整定時間要件
