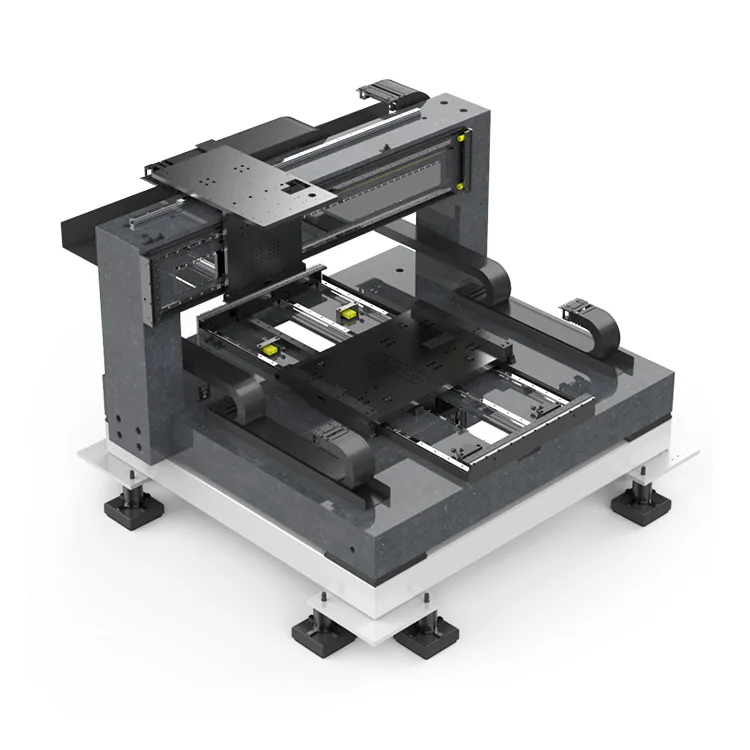

LCDレーザー切断

Suzhou Deaote の LCD レーザー切断モーションプラットフォームは、LCD パネル、バックライトモジュール、CPI フィルム、タッチスクリーン基板などの LCD 関連製品のレーザー切断アプリケーション専用に設計された高精度統合モーションユニットです。このプラットフォームは、超安定した精度、高効率の調整、および多用途性を核となる価値として設計されており、平坦な刃先、寸法精度、ゼロチッピング、および高い生産効率といった LCD レーザー切断の重要な要件に対応します。大量注文大歓迎！卸売割引についてはチャットでお問い合わせください。

お問い合わせを送信

製品説明

高精度リニアドライブ、高剛性ガイダンス、完全閉ループフィードバック、適応吸着位置決めシステムを統合した当社のプラットフォームは、さまざまなサイズの LCD 製品のフルカットプロセスとハーフカットプロセスの両方をサポートします。液晶ディスプレイのレーザー切断、特殊形状切断、フレームトリミングなどに幅広く使用され、自動化・高精度な液晶ディスプレイ生産ラインの中核部品として活躍します。当社のソリューションは、メーカーが歩留まりを向上させ、人件費を削減し、大規模な大量生産を達成するのに役立ちます。

このプラットフォームは、適応型スケーリング設計とミクロンレベルの位置決めテクノロジーを特徴としており、従来のシステムにありがちな互換性の問題や位置決めのずれを排除します。過酷な LCD レーザー切断環境 (ハードウェア構造から制御アルゴリズムに至るまで) 向けに最適化されており、高速動作の安定性と長期的な動作信頼性のバランスが取れており、精密動作システムにおける Deaote の技術的専門知識を実証しています。

主な利点

1. ミクロンレベルの位置決め精度

XY軸高精度リニアモーターダイレクトドライブと高解像度グレーティング定規閉ループフィードバック（解像度0.1μm）を備えたこのプラットフォームは、±1μmの繰り返し位置決め精度と±2μmの位置決め精度を実現します。これにより、透過ギャップに起因する偏差が排除され、レーザー切断軌跡が完全に制御可能 (切り口幅: 0.07 ～ 0.20mm) になり、チッピング、バリ、寸法誤差が排除され、高精度 LCD レーザー切断の製品歩留まりが大幅に向上します。

2. 高剛性＆安定荷重設計

天然の花崗岩ベース (超低い熱膨張係数と優れた振動吸収性) で構築されたプラットフォームは、温度変動や高速動作によって引き起こされる慣性ジッターを最小限に抑えます。耐久性の高いダブルスライダリニアガイドと組み合わせることで、短い安定化時間で高周波、高加速度動作 (最大加速度: 1G、最大速度: 1.5m/s) に対応し、レーザーの焦点ずれを防ぎ、滑らかで一貫した刃先を保証します。

3. 適応型マルチサイズ互換性

調整可能な構造設計は、特殊な工具を変更することなく、小型のウェアラブルデバイスの画面から大型の LCD TV パネルまで、あらゆるサイズの LCD パネルに対応します。 LCD バックライトモジュール、導電性フィルム、CPI フィルムと互換性があるため、生産切り替えコストが削減され、生産ラインの柔軟性が向上します。

4. カスタマイズ可能なソリューション

Deaote の精密金型製造の専門知識を活用して、プラットフォームのストローク、駆動モード、吸着システム、制御インターフェースをカスタマイズして、お客様の特定の装置パラメーター (ストローク、荷重、切断精度、プロセス要件) に合わせます。 X-Y-θの4軸協調制御に対応し、フルカット・ハーフカット工程における複雑な軌跡切断や2次角度調整を実現し、多様な液晶製造ニーズに応えます。

5. 低いメンテナンスと運用効率

非接触ダイレクトドライブ技術により機械的磨耗が排除され、潤滑や部品交換の必要性が軽減されます（メンテナンスサイクルの延長）。統合された高効率空冷システムはモーターの加熱による精度のドリフトを防ぎ、IP64 密閉保護により塵や切削片から保護されます。クリーンな LCD 生産環境と長期的なコスト削減に最適です。

技術仕様

仕様	価値	注意事項
位置決め精度	±2μm	格子定規の閉ループフィードバック
繰り返し位置決め精度	±1μm	フルストローク補正
X/Y軸ストローク	300×280mm～1340×720mm	カスタム超ロングストロークも可能
最高速度	1.5m/秒	高速切削に最適化
最大加速度	1G	安定した高周波調停
耐荷重	≤100kg	カスタムの高耐久バージョンも利用可能
保護等級	IP64	防塵・防滴
ドライブモード	リニアモーターダイレクトドライブ	ギャップレス、高応答性
動作環境	温度：20℃～30℃、湿度：45％～75％	液晶クリーンルームに最適

アプリケーションシナリオ

LCD レーザー切断用に特別に設計された当社のプラットフォームは、以下を含む LCD 関連製品の精密切断に広く使用されています。

●液晶パネル：携帯電話、パソコン、テレビ、タブレットなどの形状切断、特殊形状切断、フレームトリミング

● LCD バックライトモジュール: バックライトモジュールと導光板の精密切断 (均一なバックライトの確保)

● タッチスクリーンコンポーネント: CPI フィルム、導電性フィルム、アクリル/PC 基板のレーザー切断 (フレキシブル/リジッドスクリーンの製造)

●その他LCD部品：電子ペーパー、SMTカバープレート、補助LCD部品のフル/ハーフカット加工

デアオテについて

Suzhou Deaote Precision Mold Co., Ltd. は、精密金型、高精度モーションコンポーネント、統合モーションプラットフォームの研究開発、生産、販売を専門とするハイテク企業です。精密製造における長年の専門知識により、当社は経験豊富な研究開発チームと完全な精密加工、テスト、組立システムを誇ります。

当社の中核となる精密金型製造技術を基盤として、LCD、半導体、3C エレクトロニクスなどのハイエンド製造分野に焦点を当てた精密モーションプラットフォームに拡大しています。当社は、カスタマイズされた高精度で信頼性の高いモーションソリューションを世界中の顧客に提供することに尽力しています。

Deaote は、「精度、効率、革新、Win-Win」を指針として、生産プロセス（原材料の調達から完成品のテスト）全体にわたって厳格な品質管理を維持し、当社の製品が現代の製造業の厳しい要求を満たしていることを保証し、クライアントの中核的な競争力の強化と高品質の開発の達成を支援します。
